Perintah Dasar AutoCad



        Banyaknya perintah dalam autocad sehingga membingungkan dalam penggambaran, dibawah ini beberapa perintah yang sering dipakai dalam menggambar teknik arsitektur, perinath-perintah yang perlu diingat atau dihafal dan dipelajari perilakunya :

• 1. LINE = Membuat Garis.

          ⚉ Klik draw
          ⚉ Klik Line
          ⚉ Klik sembarang titik dilayar sebagai titik awal (titik1)
          ⚉ Klik titik berikutnya (titik2)
          ⚉ Klik titik seterusnya sesuai keinginan anda
          ⚉ Tekan tombol c (close) lalu enter 1x untuk menutup objek.

           Cara cepatnya tekan L Enter di keyboard

Line.

• 2. CONTRUCTION LINE = Membuat garis panjang.

          ⚉ Klik draw
          ⚉ Klik contruction line
          ⚉ Klik sembarang titik dilayar sebagai titik awal (titik1)
          ⚉ Tarik kursor sembarang tempat
          ⚉ Klik

          ⚉ Enter 1x untuk menutup objek.

           Cara cepatnya tekan XL Enter di keyboard

Contruction Line.

• 3. POLYLINE = Membuat garis yang menyatakan satu kesatuan.

          ⚉ Klik draw
          ⚉ Klik polyline
          ⚉ Klik titik 1
          ⚉ Klik titik 2 dan seterusnya
          ⚉ Tekan tombol c (close) lalu enter 1x untuk menutup objek.

           Cara cepatnya tekan PL Enter di keyboard

Polyline.

• 4. CIRCLE = Membuat lingkaran.

          ⚉ Klik draw
          ⚉ Klik circle
          ⚉ Klik bebas untuk menentukan titik pusat lingkaran
          ⚉ kalau ingin memasukan nilai radius (ketik nilai yang anda khendaki pada command line)
          ⚉ Jika ingin memasukan nilai diameter lingkaran (ketik D > enter > tentukan nilai diameter).

           Cara cepatnya tekan C Enter di keyboard

Circle.

• 5. RECTANGLE = Membaut segi empat.

          ⚉ Klik draw
          ⚉ Klik rectangle
          ⚉ klik titik awalnya
          ⚉ tulis panjang X dan Y lalu enter 1x.

            Cara cepatnya tekan REC Enter di keyboard

Rectangle.

• 6. ERASE = Menghapus objek.

          ⚉ Klik modify
          ⚉ Klik erase
          ⚉ pilih objeknya dengan cara crossing atau coindows, lalu enter 1x.

           Cara cepatnya tekan E Enter di keyboard

Erase.

• 7. COPY = Mengcopy objek.

          ⚉ Klik modify
          ⚉ Klik copy
          ⚉ Pilih objek dengan cara crossing atau coindows
          ⚉ Jika ingin mengcopy beberapa kali tekan M (multy copy) lalu tekan enter
          ⚉ Klik titik acuan
          ⚉ Klik titik 1 penetapannya (menulis jarak dan arahkan sudunya.

            Cara cepatnya tekan CO Enter di keyboard

Copy.

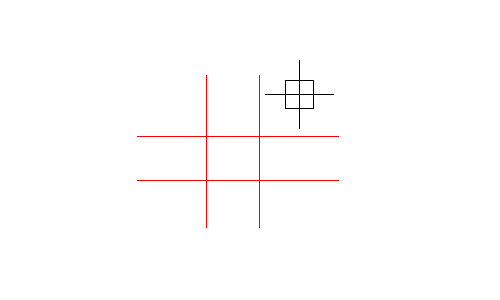

• 8. TRIM = Memotong objek.

          ⚉ Klik modify
          ⚉ Klik trim
          ⚉ Klik objek pemotong lalu enter
          ⚉ Klik objek yang akan dipotong.

            Cara cepatnya tekan TR Enter 1x dan 2 x di keyboard

Trim Enter 1x.

Trim Enter 2x.

• 9. EXTEND = Menyambung garis.

          ⚉ Klik modify
          ⚉ Klik extend
          ⚉ Klik garis/objek yang akan dituju enter 1x
          ⚉ Klik garis/objek yang akan diperpanjang.

           Cara cepatnya tekan EX Enter 1x dan 2 x di keyboard

Extend Enter 1x.

Extend Enter 2x.

• 10. MOVE =Memindahkan objek.

          ⚉ Klik modify
          ⚉ Klik move
          ⚉ pilih objek lalu enter
          ⚉ tentukan titik acuannya
          ⚉ Klik titik pemindahannya

           Cara cepatnya tekan M Enter di keyboard

Move.

• 11. OFFSET = Mengandakan objek sejajar objek aslinya.

          ⚉ Klik modify
          ⚉ Klik offset
          ⚉ tulis jarak yang diinginkan lalu enter 1x
          ⚉ klik objek yang akan di offset
          ⚉ Klik sembarang titik( arah pengoffsetan ).

            Cara cepatnya tekan O Enter di keyboard

Offset.
